功耗比锐龙7还低！Intel酷睿Ultra 9 285K首发评测：游戏性能一言难尽
一、前言：Intel首款采用Chiplets设计的桌面处理器或许正是14代酷睿i9-14900KS处理器的设计失误，让Intel这头攻城狮仍心有余悸。下一代桌面处理器Core Ultra 200S，代号Arrow Lake，将稳定性和能效放在首位。
去年发布的Meteor Lake，也就是Core Ultra 100系列处理器，首次采用了Chiplet设计，拥有非常不错的功耗表现。 2024 年9 月发布的《月湖》继续蓬勃发展。搭载Core Ultra 200V处理器的轻薄笔记本可以轻松实现20小时以上的续航，超越了部分采用ARM架构处理器的Windows笔记本。
不过，Meteor Lake和Lunar Lake都用于低功耗笔记本，而Arrow Lake是英特尔首款采用Chiplet设计的桌面处理器。

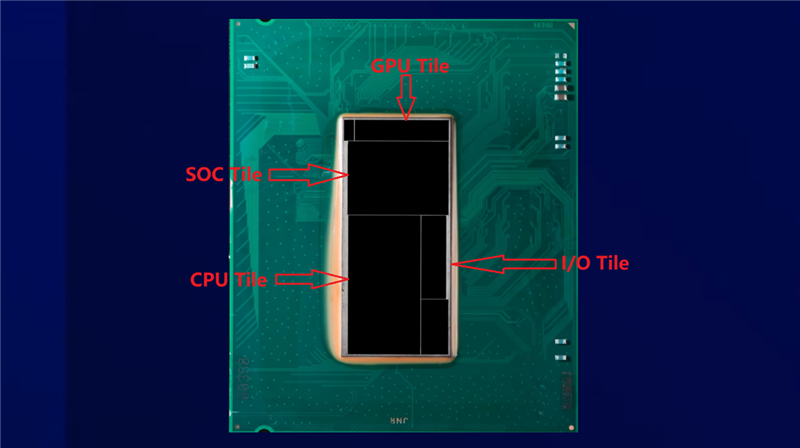

Arrow Lake芯片总共包括4个模块，分别是：
--CPU Tile：采用台积电N3B 3nm工艺技术，集成P-Core、E-Core和缓存。
--SOC Tile：采用台积电N6 6nm工艺技术，集成媒体引擎、内存控制器等。
--GPU Tile：采用台积电N5P 5nm制程工艺，集成4核、512个流处理器。第一代Xe LPG GPU。--I/O Tile：采用台积电N6 6nm 工艺技术，包含20 个PCIe 5.0 通道和24 个PCIe 4.0 通道。
这四个模块通过先进的Foveros 3D封装技术集成在基础模块（基板）上，然后封装为一个整体，接口为全新的LGA1851。
需要注意的是，Intel此前的桌面处理器，其内存控制器与CPU核心都是在一个Tile上，而Arrow Lake则将二者分别放在2个Tile上，内存延迟必然会增加不少，多少会影响到处理器的游戏性能表现。

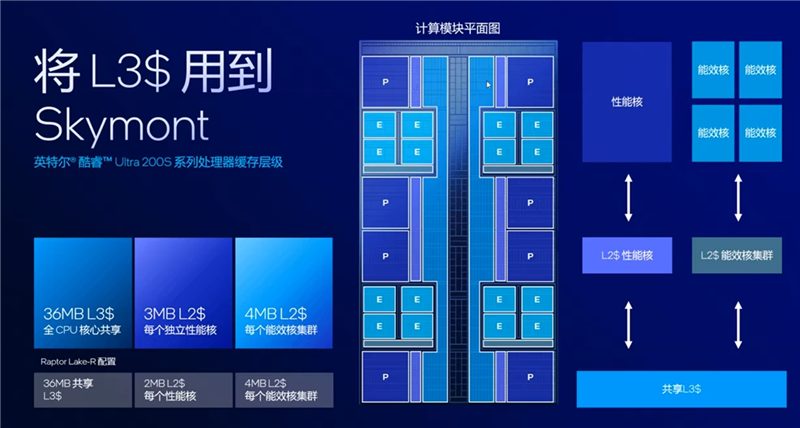

由于制程技术的进步，CPU核心比上一代变得更小。为了解决热量堆积的问题，Intel改进了P-Core和E-Core的排列方式。不再是P核和E核了。交替放置，每两个P核心之间有一个E核心簇。
每个E核集群包括4个E核，配备4MB二级缓存，每个P核配备3MB二级缓存，总共40MB二级缓存。
三级缓存容量保持36MB不变，所有P-Core和E-Core可共享。
可以明显看出Intel的设计意图是Arrow Lake的架构是为了低功耗而设计的。

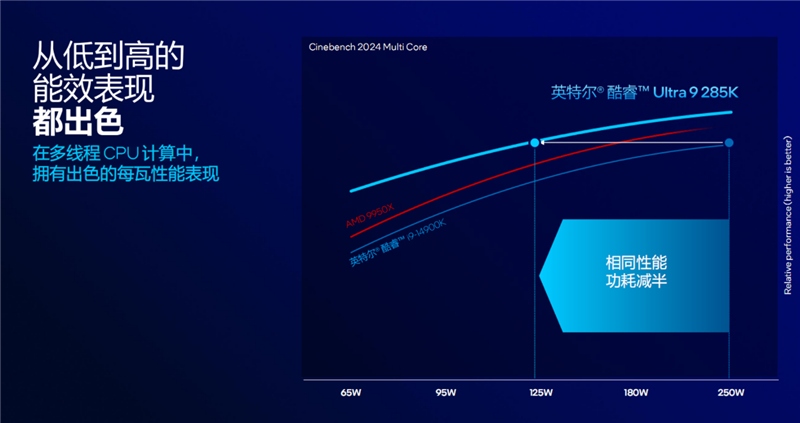

与上一代相比，Arrow Lake平台在多线程性能上实现了19%的一代提升，同时整体功耗降低了58%。同等性能下，功耗仅为上一代的一半。

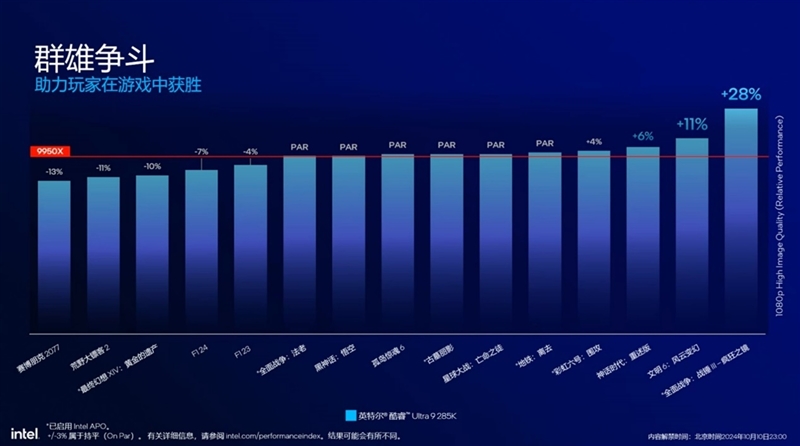

至于游戏性能，根据英特尔的说法，与AMD Ryzen 9 9950X大致相同。
不过，Ryzen 9 9950X并不是AMD游戏性能最强的处理器，远不如Ryzen 7 7800X3D。另外，由于采用双CCD设计，需要屏蔽一颗CCD才能达到Ryzen 7 9700X的水平。”

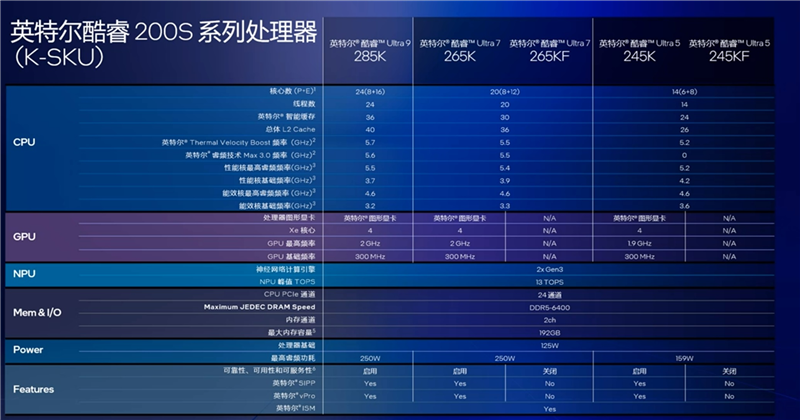

Intel Core Ultra 200S系列处理器最初包括五个型号：Core Ultra 9 285K、Core Ultra 7 265K、Core Ultra 7 265KF、Core Ultra 5 245K和Core Ultra 5 245KF。具体规格如下图所示：
旗舰型号Core Ultra 9 285K拥有8P+16E 24核24线程，40MB二级缓存，36MB三级缓存。
其中P-Core加速频率高达5.7GHz，全核频率为5.4GHz，比i9-14900KS低500MHz。 E-Core频率为4.6GHz。
Core Ultra 7 265K/7 265 KF均采用20核心20线程（8P+12E）设计，加速频率高达5.5GHz，36MB二级缓存、30MB三级缓存，P/E核心底座主频3.9/3.3GHz，最高睿频5.4/4.6GHz，
KF后缀的处理器没有核显，其他规格与K系列无异。
Core Ultra 5 245K/5 245KF为14核14线程设计（6P+8E），加速频率高达5.2GHz，全核频率5.0GHz，拥有26MB二级缓存和24MB三级缓存。
